LS-055D 水平側装液位开关

收藏
  • 产品说明

一、概述

液位开关主要由内装舌簧管开关的导杆与带磁钢的浮子组成,当浮子随着被测液位/界面上升或下降时,浮子内永磁体产生的磁场驱动舌簧开关动作,实现开关动作。由于干簧管触点完全密封在充满惰性气体的玻璃内,故触点在通断时不产生电火花,控制相当安全。其结构小巧,可靠性和稳定性高,调整简单,安装方便,具有使用寿命长、防爆、耐蚀等特点。


二、产品特点及应用

特点:

1. 干簧管触点完全密封在充满惰性气体的玻璃内,控制相当安全;
2. 其结构小巧,可靠性和稳定性高;
3. 调整简单,安装方便;
4. 使用寿命长、防爆、耐蚀。
应用:
1. 浮球液位控制开关在民用建筑、污水处理、水净化等行业中开口容器和有压容器油、水、污水、酸、碱等介质的液位测量。对加(排)液控制及上、下限报警控制,或泵自动开起和关闭,以达到泵无人自动监控排水, 确保泵安全。
2. 液位开关在家用电器等领域中应用,全自动洗衣机、饮水机、开水炉、洗碗机、家用、商用电热器、药液等领域,对密封容器、储存罐及敞开容器、池等容器内液体分别进行信号远距离传送,现场指示,液位监控,通过控制泵的启停或阀的开关的控制液位,或进行高低液位报警。
3. 液位开关是用于汽车、工业设备液位高度的电信控制装置。当液位达到设定的高低位置时,液位开关的电触点断开或闭合。将其接入电气线路中,即可实现信号报警或对加(排)液电磁阀,电动泵的控制,从而达到控制液位的目的。
4. 在工业轧钢车间广泛应用。主要由沉淀池、污水吸水井、过滤器、净水吸水井、水泵、加药设备组成。需要监控的设备主要有吸水井(水位)、水泵、进出水管道(水压、水流量、水温)、过滤器、安全水塔等设备。
5. 农用设备、制冷设备、冷却水器、制冷罐的制冷剂过满溢出保护。

6. 应用于饮水,水处理上,根据水位的变化,控制水泵或电磁阀工作,提供导通和闭合的信号。


三、技术参数

项目
参数
安装方向
水平侧装
连接方式
NPT1/2螺纹安装
开关型式
常闭
动作点
ON=10±3mm OFF=20±3mm
浮球规格
F1747浮球
导杆材料
SUS304
浮球材料
SUS304 /SUS316
精度
±3mm
工作电压
250Vac,200Vdc
接触电阻
155mΩ(Max)
触点功率
50W
容器压力
1.8Mpa;
介质温度
常温
液体比重
0.55~1.0
极端位置
偏离中心20°
防护等级
IP55
耐冲击性
30G Min
耐振动性
33Hz~2500Hz
开关寿命
100万次
版权所有@上海源本磁电技术有限公司

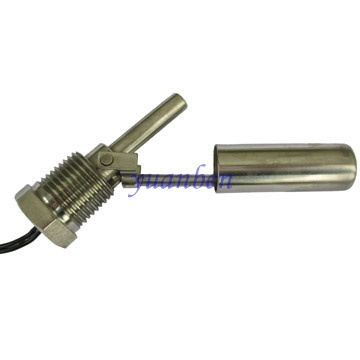

四、产品图片

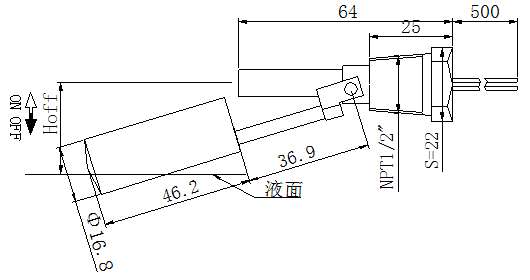

五、产品外形尺寸


六、安装使用及注意事项

1. 根据端面标志将开关旋转指定方向,确保侧装式浮球上下转动灵活;

2. 对于单点式液位开关,N.O或 N.C 开关形式,将浮球端面倒置即可实现转换。LSAZ 侧装式液位开关,N.O 或 N.C 开关形式,可以根据端面标志将开关旋转 180°即可实现开关形式的转换。
