GVS-003 霍尔式转速传感器(磁体)

收藏
  • 产品说明
一：概述：
        GVS系列齿轮(磁体)转速传感器采用.的磁敏电阻对磁场变化敏感的原理研制而成。磁敏电阻元件采用日本、美国进口元件，具有稳定可靠，对高频、零速有可靠的信号输出，不失步、检测精确，并且体积小，安装使用方便简单。广泛用于速度检测和相关的位置检测，适合在高温、高湿、水、油、粉尘等恶劣环境下工作，性能稳定。
二：GVS-003 磁体转速传感器主要参数：
项目
参数
备注
规格/型号
GVS-M-2-N-0-1-300

产品代码
GVS-003

主体材质
黄铜镀镍

电源电压
6-24VDC

负载电流
20ｍＡ max

输出信道
单信道

感应距离
2mm max

测量范围(响应频率)
0-20KHz

输出方式
NPN矩形波输出

信号幅度
VOL≤0.6V
VCC=12V
VOH≥11V
保护类型
极性接反和短路保护

绝缘电阻
50M   min

电气连接
RVV 3×0.2
灰色护套线
抗拉强度
5kg
导线与壳体间
使用寿命
3年

环境温度
0—75℃

湿度
90%   max

机械振动
7g
ｆ=20—400Hz,每个方向
机械冲击
10g/16ms
1000次，每个方向
防护等级
IP65

ESD保护
4.5KV

电场干扰
200V/m

安装使用
安装螺纹
M16×1.0螺纹安装，带两只螺母
测试磁体
2极以上，N极表磁不小于500GS
安装方向
传感器轴线与磁环中切面同面且垂直于转动方向
应用领域
智能发动机点火控制系统

ABS汽车防抱死制动系统、车速测量

纺织、冶金等行业设备的转速测量

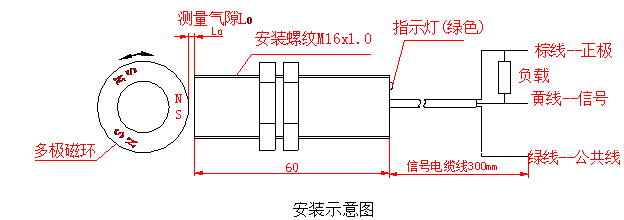

三：安装示意图


四 ：产品图片
五：型号命名方法：
序号
主型号
型谱
特征说明
1
GVS
—□
—□
—□
—□
—□
—□
表示霍尔式转速传感器
霍尔式转速传感器
I(省)





内置磁场（被测体齿轮是钢铁）
M
非内置磁场（被测体齿轮是磁体）

—□
响应距离（㎜）,用数字表示

P
PNP输出方式
N
NPN输出方式

0
方波输出
1
集电极开路输出

1
信号通道数

空
插片
—□
引出线长度
