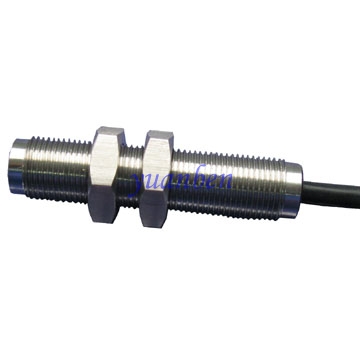

MEVS系列是上海源本磁电技术有限公司自行研发生产的磁电转速传感器，传感器垂直于齿轮转动方向安装，当齿轮由被测轴带动旋转时，其轮齿齿顶和齿谷交替经过传感器检测端，使传感器极靴端部与轮齿之间的空气间隙交替变化，引起传感器磁路磁阻交替变化,从而使传感器输出一个交流信号，齿轮每转过一个齿，信号正好经历一个周期，所以输出信号的频率正比于齿轮转速。齿轮转速＝信号频率×60/齿轮齿数。齿轮齿数固定，频率计测出信号频率后就可知被测轴的转速。其优点是无须电源、体积小、性能可靠等。可对连续转动的齿轮、键槽进行转速检测。

二、产品特点及应用

特点：

1.无接触，测试间隙大，达0.5-1.5mm;

2.无电源，输出信号强，抗干扰性能好；

3.安装使用方便、简单，适用模数2-4齿轮；

4.可在烟雾、油气、水气等恶劣环境中使用。

应用：

在智能发动机点火控制系统、车速测量和纺织、冶金等行业设备的转速测量中应用广泛。

三、技术参数

项目	参数	备注
规格/型号	MEVS-A-0.5-A-500
产品代码	MEVS-08A
主体材质	不锈钢
内阻	1.65K±15%
电感	400ｍＨ±20%
负载电阻	100KΩ min
输出信道	单信道
感应距离	0.5mm (typical)
测量范围(响应频率)	0-20KHz
输出方式	近正弦波
信号幅度(P-P)	3.6V	间隙0.6mm、200 I.P.S
保护类型	极性接反保护
绝缘电阻	50MOHM min
电气连接	AFPF 4x0.2(灰色)	屏蔽护套线
抗拉强度	5kg	导线与壳体间
使用寿命	3年
环境温度	0℃—125℃
湿度	90% max
机械振动	7g	ｆ=20—400Hz,每个方向
机械冲击	10g/16ms	1000次，每个方向
防护等级	IP65
ESD保护	4.5KV
电场干扰	200V/m

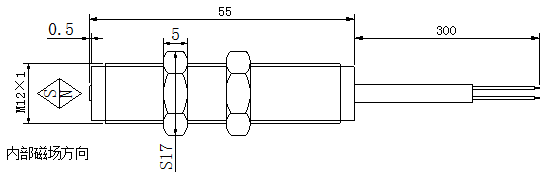

安装使用	安装螺纹	M12×1螺纹安装，带两只锁紧螺母
	测试齿轮(.小)	2模、60齿，材质为低碳钢
	安装方向	传感器轴线垂直于齿轮法线
