MPS-2311-126 圆柱形门磁开关

收藏
  • 产品说明

产品描述:

圆柱形门磁开关,检测距离大,安装隐蔽,广泛在门窗,箱柜的安全监控。


1、.大接点容量:功率10 W

2、.大使用电压:直流电压100V

3、.大使用电流:直流电流 0.5A

4、.大通电电流:直流电流 1.0A

5、接点阻抗:电阻值300 mΩ .大

6、端子和外壳之间的绝缘阻抗:电阻值.少108 Ω(直流电压500V)

7、端子间绝缘耐压:直流电压250V以上(切断电流为1mA,1分钟)

8、电气寿命:106 次数以上 (DC 100V, 0.1A, R负载)

9、耐冲击性:30G以上

10、耐振动性:X、Y和Z三个方向各振2小时,振动频率10~55Hz,振幅1.52mm,无出现异常。

11、机械寿命:107次数以上(无负荷于接点间)

12、使用温度范围

13、使用环境湿度:RH80% .大

14、使用场所:室内



一、概述

MPS系列接近开关接近开关是一种开关型传感器,它毋需与运动部件进行机械接触就可以测控的位置开关,当物体(驱动器)接近到开关感应面到设定动作距离时,开关就能无接触,无火花、迅速发出电气指令,准确反应出运动部件的位置和行程,从而驱动交流或直流电器或给计算机装置提供控制指令。它动作可靠,性能稳定,频率响应快,应用寿命长,抗干扰能力强、其定位精度和操作频率高、使用寿命长、安装调整方便, 并具有防水、防震、耐腐蚀等抗恶劣环境特点, 是一般机械式行程开关、微动开关所不能相比的。


二、产品特点及应用

特点:

1. 回差复位,无开关瞬时抖动;

2. 工作电压宽,负载能力大;

3. 抗干扰能力强,高可靠性,长寿命,能在恶劣环境下工作;

4. 可以在多种工作状态工作(例:轴向接近,径向接近,旋转式接近) 。

应用:

1. 检验距离

检测电梯、升降设备的停止、起动、通过位置;检测车辆的位置,防止两物体相撞检测;检测工作机械的设定位置,移动机器或部件的极限位置;检测回转体的停止位置,阀门的开或关位置;检测气缸或液压缸内的活塞移动位置。

2. 尺寸控制

金属板冲剪的尺寸控制装置;自动选择、鉴别金属件长度;检测自动装卸时堆物高度;检测物品的长、宽、高和体积。检测物体存在有否 检测生产包装线上有无产品包装箱;检测有无产品零件。

3. 转速与速度控制

控制传送带的速度;控制旋转机械的转速;与各种脉冲发生器一起控制转速和转数。

4. 计数及控制

检测生产线上流过的产品数;高速旋转轴或盘的转数计量;零部件计数。

5. 检测异常

检测瓶盖有无;产品合格与不合格判断;检测包装盒内的金属制品缺乏与否;区分金属与非金属零件;产品有无标牌检测;起重机危险区报警;安全扶梯自动启停。

6. 计量控制

产品或零件的自动计量;检测计量器、仪表的指针范围而控制数或流量;检测浮标控制测面高

度,流量;检测不锈钢桶中的铁浮标;仪表量程上限或下限的控制;流量控制,水平面控制。


三、技术参数

检测距离

20mm

驱动磁铁

钕铁硼

外壳材料

ABS

环境温度

-10℃ ~ +60℃

环境湿度

RH80% .大

绝缘电阻

电阻值.少10MΩ(直流电压500V)

防护等级

IP65

工作电压

28Vdc(max)

工作电流

0.50A(max)

工作功率

10W

接触电阻

300mΩ(max)

耐振动

X、Y和Z三个方向各振2小时,振动频率10~55Hz,振幅1.52mm,无出现异常

耐冲击

30G

工作寿命

100000 次

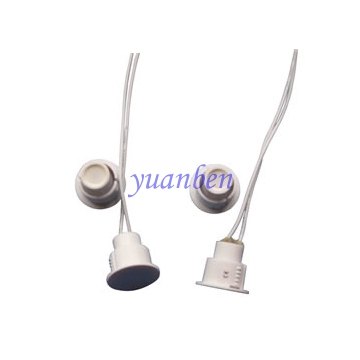

四、产品图片



五、产品外形尺寸






六、安装使用及注意事项

当传感器与磁钢之间的距离D≥20mm时,传感器处于接通状态。

当传感器与磁钢之间的距离D≤60mm时,传感器处于断开状态。
