RFSS系列非接触安全开关

收藏
  • 商品说明




RFSS系列非接触安全开关

概述

RFSS系列非接触安全开关基于RFID技术的专为安全电路而设计的安全开关,与机械开关或者磁开关相比,具有更高检测保密,抗干扰性强, 安全可靠等特点。内置编解码器装置,具有三种不同编码方式(标准、独立、.独立)能够以.佳方式,具防篡改性能可以有效的防止漏报或者误报,或者人为非正常触发。采用安全双通道输出技术安全等级性能达到PLe / SIL3,符合( EN ISO 13849-1) (EN 62061)等国际标准,可以应用于移动式保护装置(例如安全门的监控,顶盖和活门防护,安全门锁)的位置监控,防止擅自闯入,用来避免人员受到危险性运动的伤害,或影响干扰生产工艺流程等各需严格监控或防范的高危场合。达到IP67或IP69K防护等级,可以在苛刻的设备环境中使用。采用复合工程塑料外壳材料,具有易于清洁、使用寿命长的特点借助M12接口,能够快速实现系统集成。



主要特征

符合( EN ISO 13849-1) (EN 62061)等国际标准

安全等级性能达到PLe /SIL3

基于RFID技术具防篡改性能, 具有三种不同编码方式

达到IP67和IP69K防护等级, 在苛刻的设备环境中使用

线缆长2米 或150mm 带M12接口,能够快速实现系统集成

PBT或PA工程塑料外壳材料,具有易于清洁、使用寿命长

抗干扰性强, 安全可靠等特点



技术参数



安全等级

标准

ISO13849-1, IEC/EN60947-5-3,EN 62061

安全分类

符合ISO13849-1 Cat4 / SIL3, 双通道互锁可达PLe

技术参数

安全输出

2X PNP 常开

辅助输出

1X PNP 常闭(非安全输出)

工作距离

导通. Min15mm

安全输出电流

200mA

工作电压

24VDC±15%

工作电流

50mA

响应时间

50ms

防护等级

IP67 (灌封工艺要验证)

操作频率

10 Hz

工作温度

-10~+60

相对湿度

5...95%

外壳材料

PBT 或PA


RFID 安全开关接线

序号

信号定义

颜色

说明

1

24V

电源正(接24V±15%)

2

0V

电源负

3

输入A+

级联输入(接24V±15%)

4

输入B+

级联输入(接24V±15%)

5

输出A

常开安全输出A

6

输出B

绿

常开安全输出B

7

辅助输入正极

常闭输入(无需接电源)
(不能直接接地,否则会短路)

8

辅助输出

常闭输出



指示灯状态

LED显示


输出状态


状态说明

常开浮空输出A

常开浮空输出B

常闭输出C

绿灯常亮

无执行器或未完全对准

绿灯4Hz

不可恢复错误,检查输入线AB

红灯常亮

感应正常,位置已对齐

 保护

短路保护

电流限制

过载保护

过压保护

过热停止和重启

反极性保护

瞬态噪声保护

失效脉冲保护

集成

集成

集成

集成

集成

集成

集成

集成



状态验证操作方法

1.检查电源供电电压为24VDC,把传感器的红线、黑线、黄线接电源正极,蓝线接电源负极。

2.如果传感器与执行器位置没有对齐,可以看到绿色指示灯常亮,常闭输出处于断电状态。同时,常开输入(粉线)和常开输出(灰线)处于导通状态。

3.如果将传感器与执行器位置对齐,就可以看到红色指示灯点亮,常闭输出处于导通状态(此时白线和绿线上有真正的电压输出)。

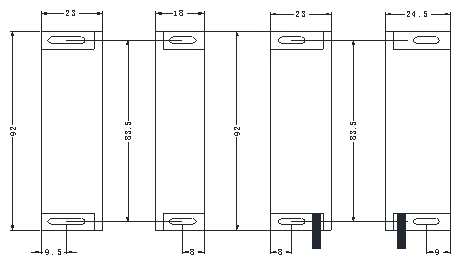

RFSS系列RFID安全开关尺寸(mm



产品图片




RFSS系列非接触安全开关接近方向图








 注意事项:

感应距离会发生变化 当传感器安装在金属面上,也可以另外用非金属板夹在传感器与金属面之间,以减少影响,正式使用控制系统前,必须全面检测所有安全功能。

RFSS系列RFID安全开关不带级联功能应用接线实例




电气连接图
