MIS-S4B磁识别传感器

MIS—S4B磁码识别传感器

一、概述

MIS是一种磁码识别传感器，用于识别磁码标签。MIS识别传感器 与磁码标签和安装支架（可选）一起使用。标签编号的输出可选择通过模拟电压或电流输出或者 IO-Link 来实现。

模拟输出在出厂时设置为 16 步的分度，因此可区分 15 个磁码标签。除了识别标签，还可通过数字化开关输出，将标签存在性传送至控制器。基于该功能方式，MIS传感器适用于轻松的识别任务，例如用于更换工具或规格。通过识别磁码标签，降低编程工作量，因为无需先说明标签。传感器和标签只需安装至所需位置，便可开始运行。

二、产品特点

● 用于读取磁码标签的识别传感器

● 可选择通过模拟量电压或电流输出或IO-Link 输出标签编号

● 检测标签存在性的数字化开关输出

● 磁码标签，非常容易安装和调试

● 重复精度高

● 无需其他编码和传感器来检查存在性

● 在受到冲击和振动时，可靠紧固件固定传感器，提高可靠性

应用

01、利用磁码识别实现机械臂夹具确认

02、穿梭运输系统中穿梭车的位置确认

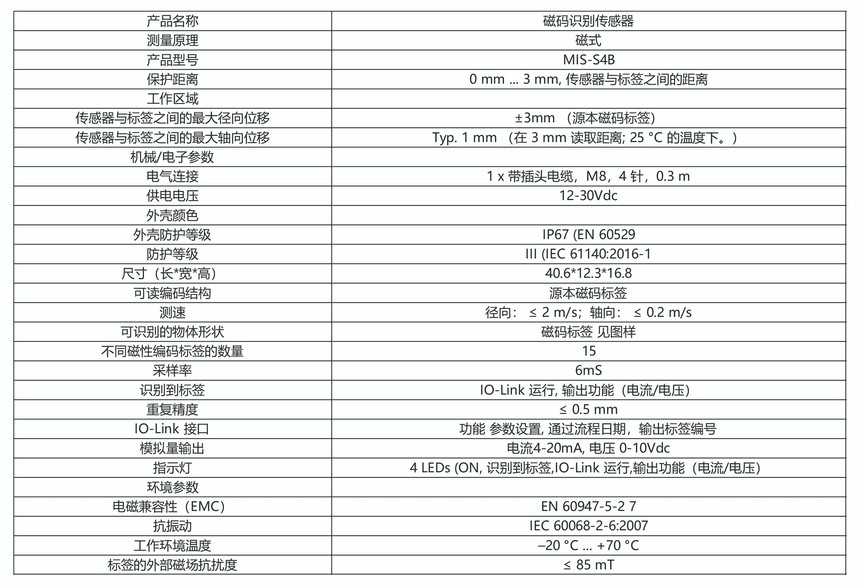

三、参数

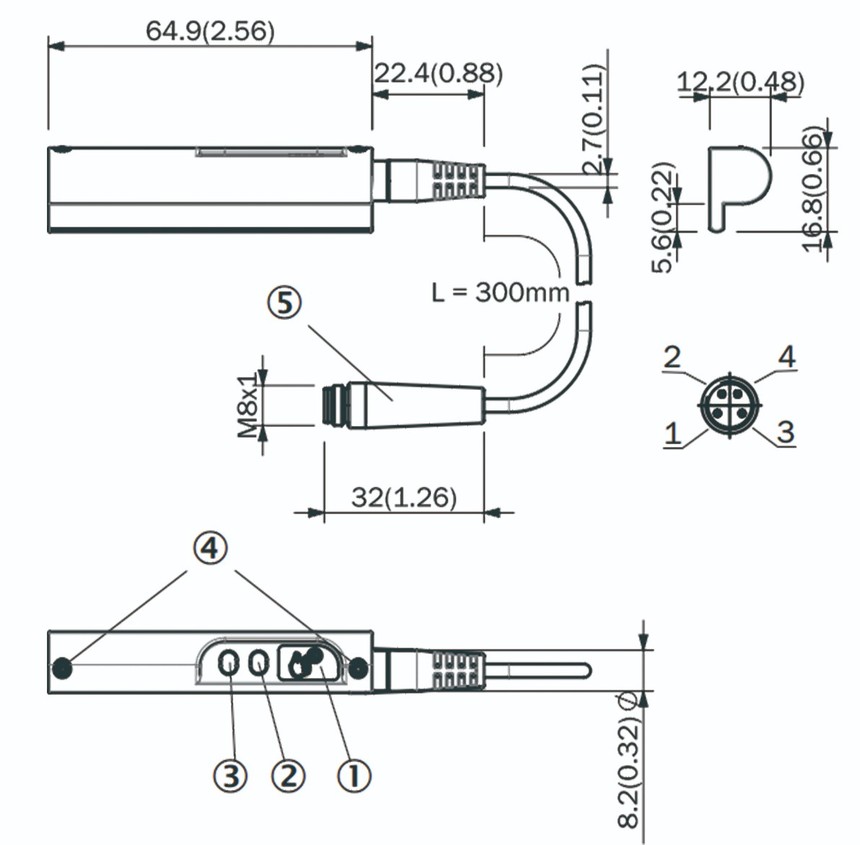

四、尺寸图 (尺寸单位：mm)

扫描范围

① 功能指示灯

② 功能指示灯

③ 功能指示灯

④ 固定螺钉

⑤ M8 插头尾纤

每个磁码标签赋予电压解析值

（Assignment of analog value to tag code）
